1、用途

PE管道不停輸開孔封堵設備適用于城市PE燃?xì)廨斉涔芫�管網的施工作業。主要應用于在帶氣帶壓運行中的PE管線管網上接支線，加接或更換閥門、更換管段、管道改線和改造，以及維修、搶修、搶險和處理管道故障等施工作業，避免因施工作業而停輸所造成的經濟損失和對社會生產生活所造成的不利影響，消除了傳統帶氣作業方式的安全隱患。

2、特點

開孔、封堵機架共用，安裝簡便，扇形閘板鑲于機架之中，結構緊湊、重量輕、攜帶方便、操作簡單、封堵嚴密、安全可靠。

3、適應范圍

本開孔封堵設備能夠滿足以下條件的PE管帶壓不停輸封堵作業：

管道公稱直徑：Ф90mm - Ф315mm

管內介質溫度：-10℃ - +40℃

介質壓力：≤0.4Mpa。

PE開孔機系列

PE開孔機由鉆桿、進給機構、連接盤、機殼、護套和操縱桿手把等機件組成。機器采用人工手動驅動、開孔刀套料切削、鉆桿自動進給。開孔機外殼采用硬質鋁合金材料，機體輕巧，便于攜帶，操作簡便。

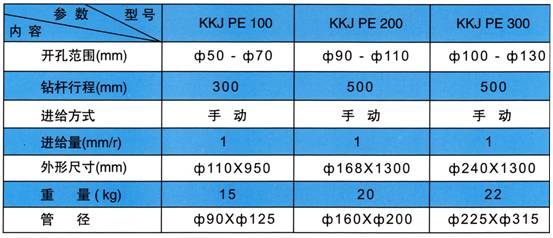

PE開孔機參數

PE封堵器

PE封堵器由內外傳動軸、操作手柄、定位銷裝置、偏心連接盤、球面鎖緊裝置、密封皮碗裝置等零部件組成。傳動軸采用套管式結構，內置密封圈。操作手柄座上安裝有鎖銷定位裝置，當皮碗打開和閉合時鎖銷均能準確定位。

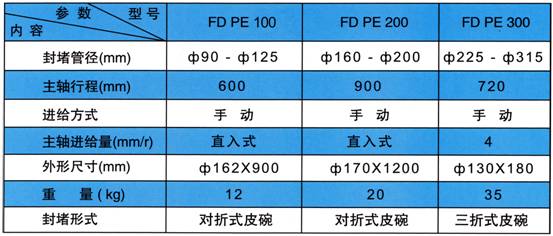

PE封堵器主要技術性能參數

PE型封堵頭

封堵頭專業用于管道封堵作業，它分為兩疊和三疊兩種，兩疊式打開形成一個整圓，三疊封堵頭采用四桿機構，在管內打開形成一整圓，通過皮碗起到密封作用。

PE下堵器

下堵器由操作手柄、主軸、定位裝置、連接盤、內外卡鉗等組成。主軸由內外控制桿組成，內外卡鉗分別安裝在內軸和外軸上，可相對轉動，通過操作定位手柄可使內外卡處于“下堵”、“定位”、“空位”三個檔位，分別用于管件的下堵提堵、堵塞找正定位和堵塞與主軸脫離等作用。

PE管開孔刀

PE管開孔刀主要由套料刀體、浮動護套、刀柄、中心鉆等組成。開孔采用套料切削。中心鉆首先工作起開孔定位后，套料刀齒開始切削。

PE機架

機架主要由扇形閘閥、上螺紋連接盤、密封法蘭盤、兩側支撐板、變徑卡環、旁通球閥和平衡放散裝置等幾部分組成。

機架是開孔機、封堵器、下堵器共用機件。在施工作業中，通過機架上的扇形閘閥的啟閉功能，進行開孔封堵設備的置換。

另外，機架利用兩側支撐板和變徑卡環將不同管徑的作業管道牢牢卡固，起支撐固定作用，扇形閘板通過上閥體表面的開、關指示牌，用六角專用板手旋至“開”或“關”檔位，可實現閘板的打開和閉合，以便在置換作業設備時截?cái)喙軆?nèi)介質，防止外泄。

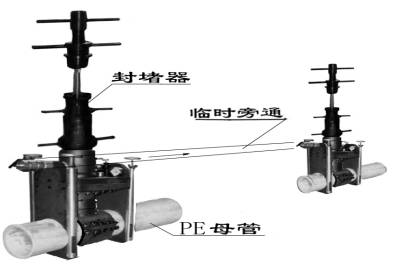

封堵作業示意圖

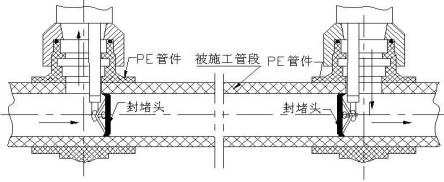

雙封雙堵結構圖

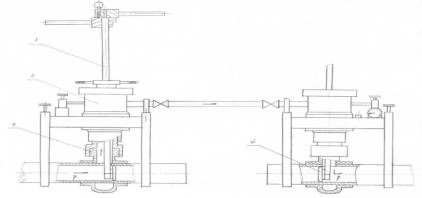

雙封雙堵工作原理圖

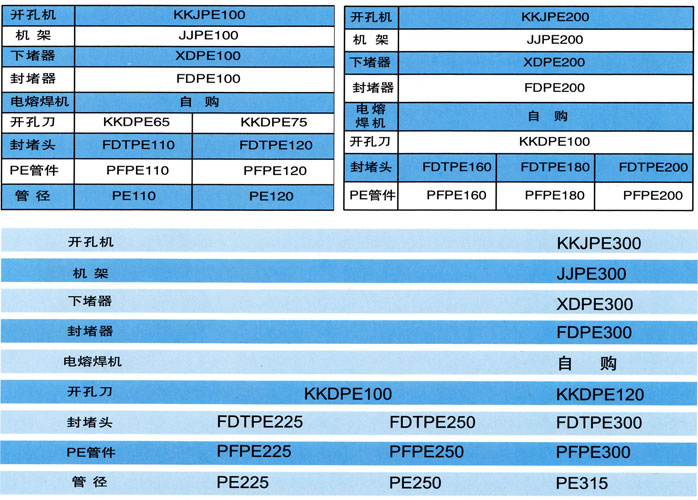

開孔封堵設備配套表
