1、概況

管路不停輸開孔、封堵系列設備是由主機和輔機二種系列組成，其中主機系列是由開孔機、封堵器、液壓站和下堵塞器四種不同作用、不同型號和規格的設備互相對應配套組成；輔機是由連箱系列（旁通開孔連箱、封堵開孔連箱、封堵連箱、下堵連箱）、開孔刀系列（旁通開孔刀、封堵開孔刀）、夾板閥系列、封堵筒系列與相對應的管徑組成，它是根據不同的作業方式（開旁通孔或封堵孔）和作業管徑而匹配不同的主輔機。用戶可參照配套表根據需要選用。

2、用途和特點

本系列設備是一套專供管路開孔、封堵施工作業的設備。主要應用在管線不停止輸送介質、不降低壓力，保證管線的正常運行的情況下，對管線進行維修、搶修、加接旁路、更換或加設閥門、更換管段、和管線局部改道和處理管線內部故障等的成套設備。

使用本設備改變了傳統的停輸、降壓、放散、動用明火的作業方式，減少了經濟損失和對環境的不良影響，并可避開夜間作業，減少了人力、物力的投入，提高工效、降低勞動強度和消耗，避免作業風險,提高安全性。

3、適應范圍

該成套設備適應于易燃易爆、有毒有害的原油、化工、液化石油氣、煤氣、天然氣等液體、氣體的輸送管線和城市供水供熱管道的帶壓不停輸施工作業。

4、壓力和溫度

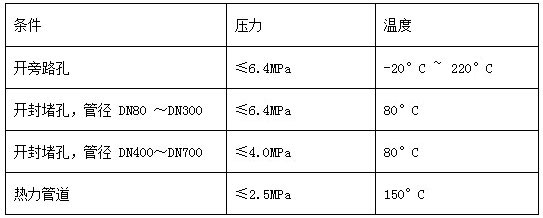

該產品所適應輸送管線的介質壓力和溫度：

主要設備性能和技術參數

1、KKJ型開孔機

KKJ型開孔機屬本系列產品中的主要設備，由它來執行完成套料切削旁通開孔和封堵開孔。

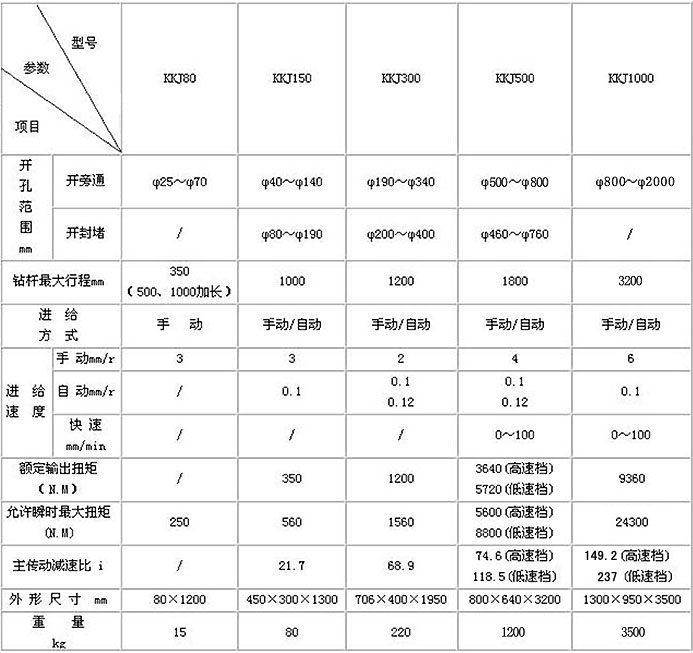

KKJ型開孔機主要技術性能參數

2、FDQ型封堵器

FDQ型封堵器是實現不停輸封堵的主要設備，它是在先由開孔機和相應的主輔機配合開出截?cái)嗫缀螅�由封堵器匹配相�?yīng)的輔機來實現封堵。它對應于150、300、500開孔機分三種規格：FDQ150、FDQ 300和FDQ 500。

其中150、300為手動型，500為升降液動型，其性能和技術參數見下表。

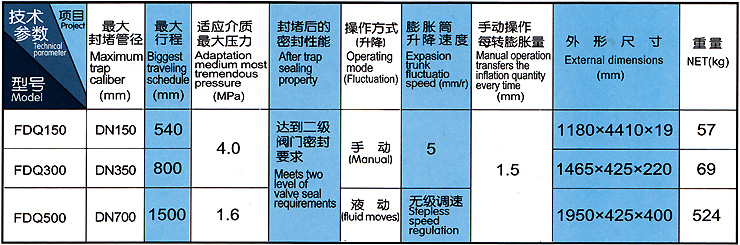

封堵器主要技術性能參數

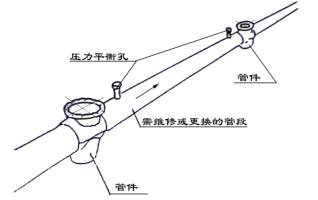

（1）在將要維修或更新管段兩端, 分別帶壓焊接管件和作平衡壓力孔的法蘭堵塞

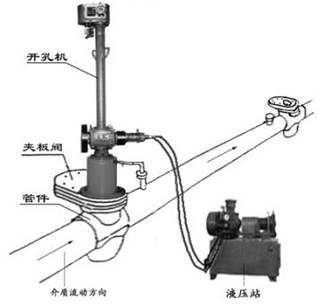

（2）在焊好的管件和法蘭堵塞上,安裝夾板閥和連箱以及開孔機,分別進行斷管開孔和平衡開孔
　　　　　　　　

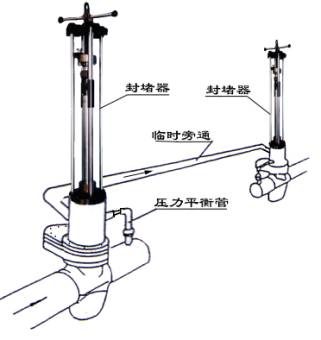

（3）卸下開孔機,安裝封堵連箱和封堵器連接臨時旁通,連接壓力平衡管,操縱管段兩端封堵器,將膨脹筒實行封堵。再清管,斷管。

（4）恢復管段,作壓力平衡,收回膨脹筒, 關閉夾板閥,撤除平衡管和臨時旁通,撤除封堵器,安裝堵塞。撤除夾板閥，在管件和法蘭堵塞上分別加蓋盲板，作業結束。

XD型下堵器

當運輸管線進行封堵完畢時，本設備與夾板閥連接，用于法蘭或管件堵孔。

LX連箱

連箱主要起聯接開孔機和夾板閥的作用，并將刀具藏入其中。連箱的上部帶有一個型號為J13H-160的截止閥，用于開孔作業時排放空氣和介質。對于易燃易爆的管路開孔作業，還可利用該閥向連箱內注入氮?dú)膺M(jìn)行保護和對法蘭堵塞在母管上的焊接質量、設備連接面的密封情況進行壓力檢查，以及壓力平衡等。

夾板閥

夾板閥專為管路不停輸開孔作業設計制造的一種三板式閘閥。它具有通徑大、高度矮、密封性能好、結構緊湊等特點。JBF150以上，壓力等級6.4Mpa

開孔刀

開孔刀是采用套料切削形式，中心鉆和套料切削分體合裝。刀柄內錐與鉆桿配合定心連接中心鉆一端旋入鉆桿中心螺孔固緊刀筒，中心鉆起切削定心，并在其上設有一U形夾，它是準確無誤地將已切割開的馬鞍塊勾住并將其提取。

3、YYZ型液壓站

液壓站是專供開孔機和FDQ500型封堵器提供動力源的設備。由于作業的特殊性，其電動機采用的是防爆電機。液壓站對應于開孔機也分三種規格，其中YYZ150和YYZ300專供KKJ150和KKJ300開孔機提供動力源，YYZ500供KKJ500開孔機和FDQ500封堵器提供動力源，其技術參數見下表。

法蘭堵塞

法蘭堵塞是一種專用消耗件。它是用來焊接在要開孔的管路上為開孔設備的安裝提供一個固定支座。

Pfdq封堵設備

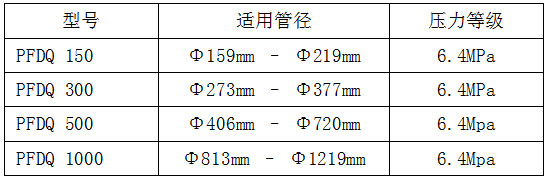

PFDQ盤式封堵器通過液壓站的動力執行裝置，它能把封堵頭送入管道指定位置，達到封堵目的的設備。

封堵頭

封堵頭是盤式封堵器的組成部分，包括控制桿頭、活動支架、觸角等部件。當液壓缸帶動控制桿頭伸入到管道中后，活動支架與管道中心形成20°夾角。

封堵三通

當管線進行封堵作業時，本設備用于連接管線與夾板閥；待封堵施工完畢，用于管線的堵孔；方便檢測管內介質、蠟層等情況。便于排除清管器等管內清理、檢修、檢測設備的故障。當運輸管線進行封堵作業時，本設備用于連接管線與夾板閥；待封堵施工完畢，用于管線的堵孔；方便檢測管內介質、蠟層等情況。便于排除清管器等管內清理、檢修、檢測設備的故障。按不同管徑配制相應規格的三通。

封堵旁通

當運輸管線進行封堵作業時，本設備用于連接管線與夾板閥；待封堵施工完畢，用于管線的堵孔；方便檢測管內介質、蠟層等情況。便于排除清管器等管內清理、檢修、檢測設備的故障。按不同管徑配制相應規格的旁通。

皮碗

皮碗是專門設計封堵器應用的由纖維布加強的合成制品，導向邊是為了抵住管線壓力起剛性支撐作用而用纖維布加強的，三角部分是為實現管內密封而用純耐油橡膠做成彈性的，密封皮碗底部嵌有密封環，當皮碗裝在活動支架上后，皮碗密封封住封堵頭上的螺栓孔。
